ニュースリリース

ムラタパワーソリューションズはシリーズ PoL DC-DC
コンバータに3A、6A出力品を追加しました

• 出力電圧調整可能な3A、6A出力品を追加
• 実装スペースが限られた組込み設計に最適な12.2×12.2mmサイズ
• 95.3%の高効率
• ディスクリート設計の手間を省いた価格効率の良さ
• iLGA:製造を容易にする目視検査可能なLGA相互接続

		OKL-T/6-W12		OKL-T/3-W5		OKL-T/6-W5
Data Sheets
Request a Sample
Request a Quote

ムラタパワーソリューションズは、革新的な目視検査可能なランドグリ
ッドアレイ(iLGA)パッケージを特徴とする非絶縁型ポイントオブロード
(PoL) DC-DCコンバータ OKLシリーズに3種類の新機種を追
加しました. このOKLシリーズは高電力密度でしかも実装スペースに制
限のある組込みアプリケーション用に高効率(95.3%)のソリューション
を提供し、ディスクリート設計の手間を省いた価格効率の良さを提供し
ます.

テレコム機器のような3.3Vdc低電圧供給アプリケーション用に設計さ
れており、OKL-T/3-W5、OKL-T/6-W5シリーズは、2.4～5.5Vdcの入力
電圧範囲、それぞれが3A、6Aの最大出力電流、0.6～3.63Vdcの調整可
能な出力電圧を有します. OKL-T/3-W5では95.3%、OKL-T/6-W5は
93.5%の際立った変換効率を実現しています.

OKL-T/6-W12シリーズは、サーバやストレージのような定格12Vdc入
力電圧アプリケーションに使用される4.5～14Vdcの広入力電圧範囲を
有します. これらのデバイスは6Aの出力電流、0.6～5.5Vdc間で調整可
能な出力電圧、変換効率は93%になります.

こまたオプションでシーケンス/トラッキング機能や正・負論理の
ON/OFF制御機能を提供できます.

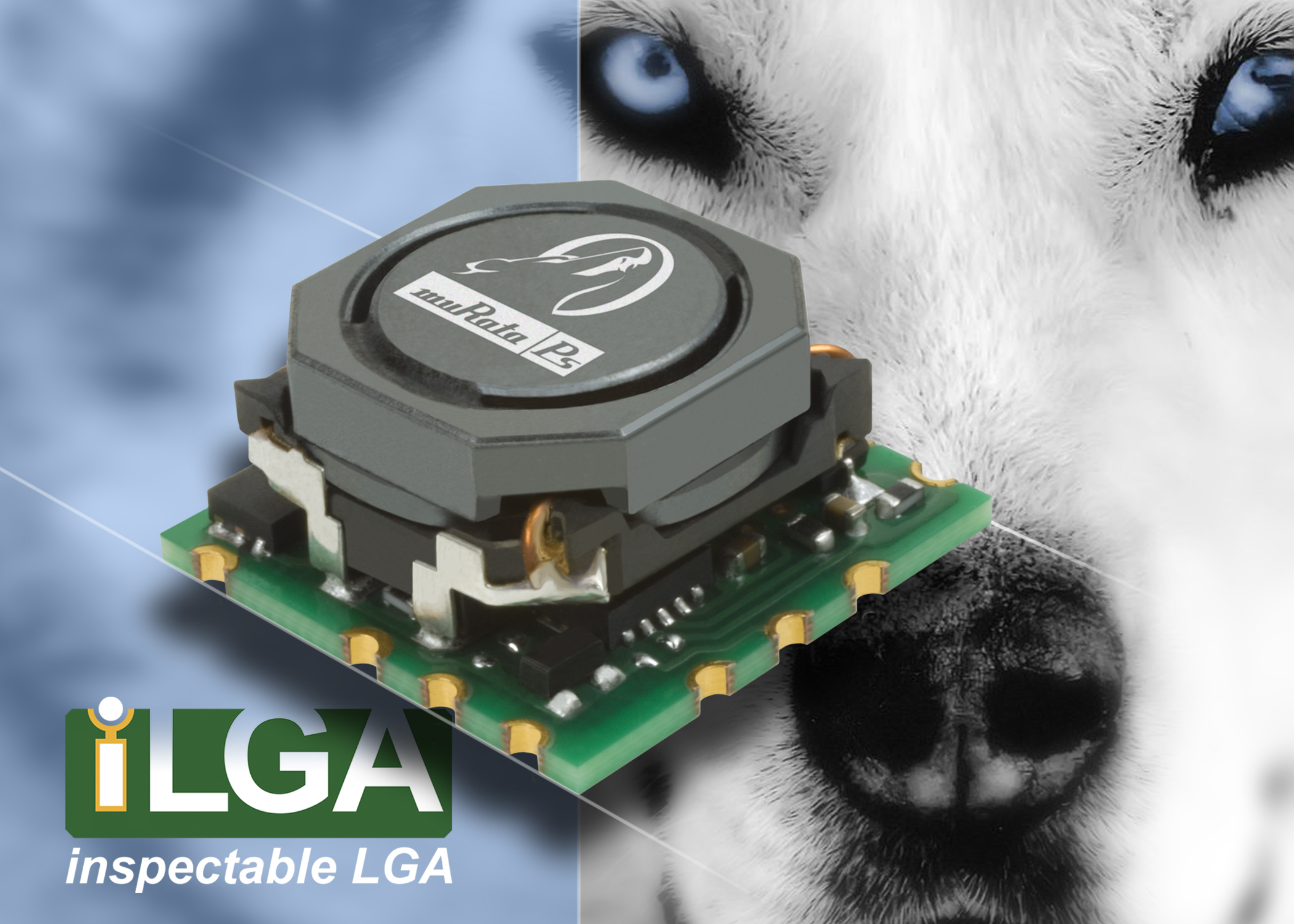

OKLシリーズで採用しているiLGA形状は、従来のLGA形状では不可
能であった信号パッドの細かな目視検査を可能にした小型プレート構
造を特徴としています. iLGAパッケージではモジュール対PC基板間
の熱抵抗を低く抑える事により、優れた放熱特性を有します. 全OKL
シリーズはW5、W12シリーズの6Aモデルで300µF、3Aモデルで
200µFの高セラミックコンデンサ負荷容量を許容します. 他の特長とし
ては、過小電圧ロックアウト(UVLO)、出力短絡保護、過電流保護、過
昇温保護機能などがあります.

PoL DC-DCコンバータOKLシリーズは相互接続の業界標準パッドレイ
アウトを採用しています. 外形寸法は12.2×12.2mm (0.48×0.48in.)で、
OKL-T/3-W5の高さは6.2mm(0.24in.)、OKL-T/6-W5とOKL-T/6-W12の
高さは7.2mm(0.283in.)になります.

本製品は動作温度範囲が-40～85℃. UL/EN/EC 60950-1安全認証とFCC
EMI/RFI電磁放射規格に適合し、RoHS対応品です.

以上

ムラタパワーソリューシンズの概要
ムラタパワーソリューションズ(www.murata-ps.com)は、米国マサチューセッツ州マンスフィール
ドに本拠を構え、従業員は1,300人余、米国内、カナダ、イギリス、フランス、ドイツ、シンガポ
ール、日本、中国の各地に拠点をもっています.  ムラタパワーソリューションズはDC-DCコンバ
ータ、AC-DC電源、マグネティクス、データ収集コンポーネント、パネルメータの設計、製造、
販売を業務とし、これら製品をカスタム、標準品または仕様変更品と様々な形態で提供しています.
  ムラタパワーソリューションズの製品は全世界のテレコム、コンピュータ、工業製品などの電子
部門で広く使用されています.
