OKL
Murata Power Solutions baut seine Okami™ PoL-DC/DC-Reihe um Modelle mit 3 und 6 A Ausgangsstrom weiter aus
- Modelle mit neuen Eingangsspannungen bieten einstellbare Ausgänge mit 3 und 6 A Ausgangsstrom
- 12,2 mm x 12,2 mm Stellfläche vereinfacht den Einbau in platz-beschränkte Embedded-Designs
- Hohe Leistungswandlungseffizienz bis zu 95,3%
- Kosteneffiziente Alternative zu diskreten Designs
- iLGA: Inspectable LGA Interconnect für einfache Fertigung
| |
|
OKL-T/6-W12 |
|
OKL-T/3-W5 |
|
OKL-T/6-W5 |
| Data Sheets |
 |
 |
|
|
|
|
| Request a Sample |
|
 |
|
|
|
|
| Request a Quote |
|
 |
|
|
|
|
Mai 2010

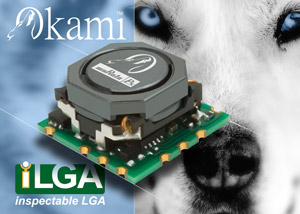

Murata Power Solutions erweitert seine Okami™-OKL-Reihe nicht isolierter Point-of-Load-(PoL-)DC/DC-Wandler um drei neue Serien, die ein iLGA-Gehäuse (Inspectable Land Grid Array) bieten. Die OKL-Reihe weist eine hohe Leistungsdichte und Leistungswandlungseffizienz (bis zu 95,3%) auf, eignet sich für platzbeschränkte Embedded-Anwendungen und stellt eine kosten-effiziente Alternative zu diskreten Lösungen dar.
Die OKL-T/3-W5- und OKL-T/6-W5-Serien wurden für Anwendungen mit niedriger Versorgungsspannung (3,3 VDC) entwickelt, z.B. für Telekommuni-kationsausrüstungen. Sie bieten einen Eingangsspannungsbereich von 2,4 bis 5,5 VDC, maximale Ausgangsströme von 3 bzw. 6 A und einen einstellbaren Ausgangsspannungsbereich von 0,6 bis 3,63 VDC. Die neuen Module erzielen eine branchenweit führende Leistungswandlungseffizienz von bis zu 95,3% (OKL-T/3-W5) und 93,5% (OKL-T/6-W5).
Die OKL-T/6-W12-Reihe bietet einen großen Eingangsspannungsbereich von 4,5 bis 14 VDC, der sich für Anwendungen mit einer Nenneingangsspannung von 12 VDC als nützlich erweist. Darunter fallen Applikationen wie Server und Storage-Einrichtungen. Diese Wandler liefern einen Ausgangsstrom von 6 A und einen Wirkungsgrad bis zu 93%; der einstellbare Ausgangsspannungs-bereich erstreckt sich von 0,6 bis 5,5 VDC.
Alle neuen Wandler sind optional mit einer Ablaufverfolgung (Sequence / Tracking) und entweder negativer oder positiver Ein-/Aus-Logik erhältlich.
Das iLGA-Gehäuse der OKL-Reihe bietet kleine plattierte Ausschnitte, die ein einfaches Ansetzen von Messsonden und eine visuelle Inspektion aller Signalpfade ermöglichen – was bei herkömmlichen LGA-Konfigurationen nicht möglich ist. Das iLGA-Gehäuse bietet hervorragende Wärmetransport- eigenschaften: der Pfad zwischen Modul und Applikationsleiterplatte weist einen sehr geringen Wärmewiderstand auf.
Alle OKL-Module können hohe keramischkapazitive Lasten bis zu 300 µF steuern – bei den W5- und W12-Serien für 6 A. Das 3-A-Modell unterstützt 200 µF Ausgangskapazität. Zu den weiteren Leistungsmerkmalen zählen eine Unterspannungssperre (UVLO), Schutz vor Kurzschluss am Ausgang sowie gegen Überstrom und Übertemperatur.
Die PoL-DC/DC-Wandler der OKL-Reihe verwenden eine standardgemäße Pad-Anordnung für die Anschlüsse. Die neuen Modelle weisen eine Stellfläche von 12,2 mm (0,48 in) x 12,2 mm (0,48 in) auf. Die Bauhöhe beträgt 6,2 mm (0,24 in) für die OKL-T/3-W5-Reihe sowie 7,2 mm (0,283 in) für die OKL-T/6-W5- und OKL-T/6-W12-Reihe.
Die neuen Module sind RoHS-konform und entsprechen den Sicherheits- und Störstrahlungsanforderungen nach UL/EN/IEC 60950-1 bzw. FCC. Der Betriebstemperaturbereich erstreckt sich von -40 bis +85 °C.
|
